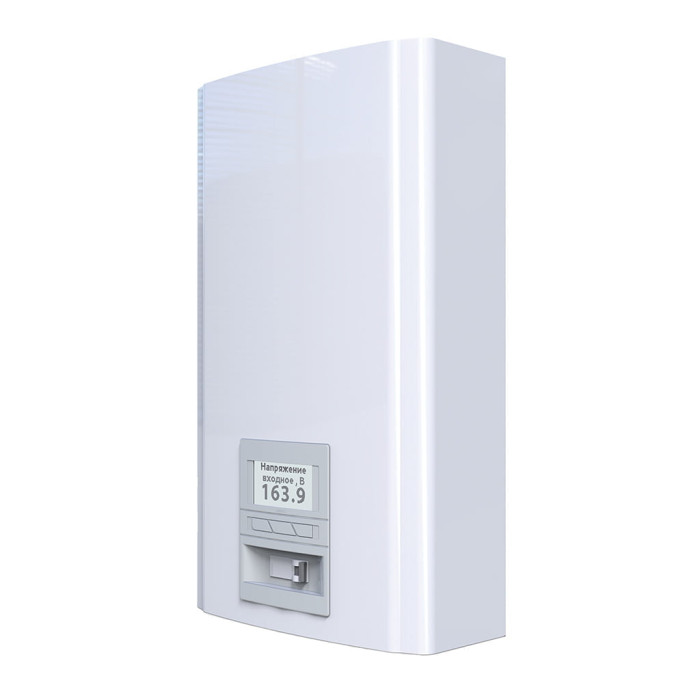

Однофазный стабилизатор напряжения КИЛОГЕРЦ У 1-50

Функционально Элекс КилоГерц У 1-50 представляет собой бесступенчатый стабилизатор напряжения, состоящий из двухобмоточного вольтодобавочного трансформатора, высокочастотного фильтра, силового каскада, выполненного на современных полевых транзисторах и схемы управления которая обеспечивает функционирование алгоритмов стабилизатора.

Диапазон работы стабилизатора напряжения ЭЛЕКС КИЛОГЕРЦ У 1-50

Однофазный стабилизатор напряжения ЭЛЕКС КИЛОГЕРЦ У 1-50 предназначен для работы в электрических сетях с колебаниями напряжения от 150 до 285 В. В этом диапазоне аппарат гарантированно выдает на выходе напряжение в рамках 220 ± 0.5% за счет управления силовым каскадом посредством широтно-импульсной модуляции (ШИМ). При напряжении выше 285 В или ниже 150 В стабилизатор продолжит работу, но с погрешностью больше, чем 220 ± 0.5%.  Стабилизатор ЭЛЕКС КИЛОГЕРЦ У 1-50 рассчитан на рабочий ток 50А, что соответствует мощности 11 кВА/кВт

Особенности модели ЭЛЕКС КИЛОГЕРЦ У 1-50

К особенностям данного стабилизатора можно отнести информативный LCD-экран, память событий, высочайшую точность стабилизации, построение графиков напряжения и загрузки, интерфейс на трех языках, наличие электронного транзита (байпас), бесшумную работу за счет использования в качестве силовых ключей полевых транзисторов, тороидального трансформатора и интеллектуальную систему охлаждения. Стабилизатор напряжения ЭЛЕКС КИЛОГЕРЦ У 1-50 имеет широкий диапазон работы и пороги его отключения 100 В и 310 В. Скорость реакции на изменение входного напряжения до 1мс позволяет работать с самым чувствительным и высокоточным оборудованием. С целью противодействия опасным перегрузкам в стабилизатор введен алгоритм автоматического токоограничения, а для измерения токов используются специальные датчики. При необходимости получить на выходе стабилизатора напряжение отличное от 220В в ЭЛЕКС КИЛОГЕРЦ У 1-50 имеется функция регулировки данного значения в диапазоне 200-230В. Стабилизатор ЭЛЕКС КИЛОГЕРЦ У 1-50 имеет возможность ручной подстройки нижнего порога отключения (60-135В). Эта функция востребована для нагрузки с высокими пусковыми токами, при запуске которой возможна сильная просадка напряжения и аварийное отключение стабилизатора. При активации данной опции стабилизатор в течение минуты даст возможность запустить любой двигатель или насос даже при просадке напряжения до 60В в сети.

Установка и подключение стабилизатора ЭЛЕКС КИЛОГЕРЦ У 1-50

Устанавливать и эксплуатировать стабилизатор сети ЭЛЕКС КИЛОГЕРЦ У 1-50 рекомендуется в сухих и отапливаемых помещениях. Настенную установку рекомендуется производить в вертикальном положении (вентиляторами вверх), оставив сверху и снизу 10-15 см для охлаждения. Подключение осуществляется к существующей проводке через клеммную колодку.

Стабилизаторы серии КилоГерц У 1-50 характеризуется следующими ключевыми особенностями:

• высочайшая точность стабилизации выходного напряжения (±0,5%);
• двухпроцессорная технология на ARM-микроконтроллерах, применен новейший процессор фирмы STmicroelectronics серии STM32G4 с интегрированными аналоговыми элементами;
• высоконадежное управление ключами на базе современных изолированных драйверов с независимым трансформаторным питанием;
• бесшумный силовой тороидальный трансформатор;
• корректирует форму напряжения, улучшая его гармонический состав;
• низкое собственное потребление электроэнергии на холостом ходу, применение высокоэффективного импульсного блока питания;
• плавное интеллектуальное управление вентиляторами принудительного охлаждения позволяет добиться минимальных энергозатрат на охлаждение, увеличить срок службы вентиляторов и снизить акустический шум;
• использованием мощного игольчатого охладителя ключей;
• подстройка порога отключения по минимальному входному напряжению 60-135 В;
• возможность настройки величины заданного выходного напряжения в пределах 200-230 В;
• высокоточное RMS-измерение входного напряжения;
• наличие анализатора сети и состояния стабилизатора;
• возможность работы от бензо/дизель-генераторных установок;
• наличие электронного байпаса (режим «транзит»);
• контроль входного напряжения в байпасе (режим «транзит»);
• система защиты ключей, высокочастотного дросселя фильтра и трансформатора от перегрева;
• исполнение стабилизатора по схеме вольт-добавочного трансформатора с питанием первичной обмотки от импульсного каскада;
• наличие выходного дросселя для подавления высокочастотных помех;
• наличие выходных варисторов для защиты от импульсных перенапряжений;
• автоматическое отключение нагрузки потребителя при появлении на входе стабилизатора опасного пониженного или повышенного напряжения и автоматический возврат в рабочее состояние после нормализации напряжения;
• автоматическое отключение нагрузки потребителя при перегрузке или коротком замыкании за счет использования автоматического выключателя с С-характеристикой электромагнитной защиты;

В КилоГерц У 1-50 установлен большой ЖК-индикатор с графической индикацией и расширенным набором настроек и статистики:

• одновременная индикация входного, выходного напряжения и текущей загрузки стабилизатора;
• индикация входного тока, полной мощности, частоты сети, температуры трансформатора, дросселя и ключей, скважность ШИМ силового каскада;
• хранение и индикация статистических данных о времени работы, отключениях, срабатываниях защиты;
• построение графиков напряжения и нагрузки за сутки;
• возможность индивидуальной настройки подсветки и контраста экрана, а также звукового сигнала перегрузки;
• возможность отображения информации на трёх языках – Русский/English/Українська.

Рабочий ток, А	50
Номинальная мощность, кВА/кВт	11
Количество ступеней стабилизации	бесступенчатое
Тип ключа	полевой транзистор
КПД стабилизатора не ниже, %	95
Потребляемая активная мощность на холостом ходе не более, Вт	18
Номинальное выходное напряжение, В	220
Минимальное рабочее входное напряжение, В	100(60)
Максимальное входное рабочее напряжение, В	310
Регулировка нижнего порога отключения, В	60-135
Регулировка напряжения на выходе, В	200-230
Точность в диапазоне стабилизации, %	0,5
Время реакции на изменение входного напряжения, мс	до 1
Частота питающей сети, Гц	45-65
Измерение входного тока и полной мощности	есть
Ограничение тока КЗ и перегрузки	режим автоматического токоограничения
Электронный байпас	есть
Анализатор сети и состояния стабилизатора	есть
Дублирующая защита от перенапряжений	есть
Микроконтроллерное управление	есть
Входной дроссель	есть
Выходной дроссель	есть
Защита от перегрева	есть
Минимальное сечение жил кабеля для подключения, мм²	6
Максимальное сечение жил кабеля для подключения, мм²	16
Принудительное охлаждение	интеллектуальное регулирование скорости вентилятора
Габаритные размеры, мм, не более	535х300х170
Масса, кг, не более	22
Гарантия, лет	3

]]>
